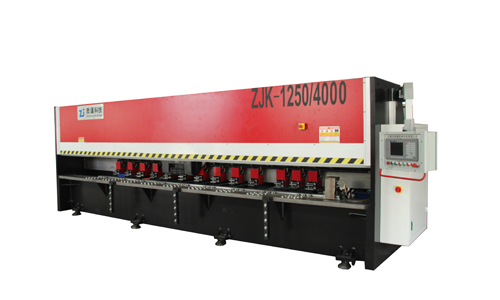

当前位置:首页 > 供应产品 > 数控重型开槽机 > ZJK型数控立式重型开槽机
产品特点:
·本机机架采用钢板焊接而成,经过回火消除内应力,防止机身变形。
·本机配用专用工挖数控系统,闭环伺服系统,定位精确无误。
·采用交流伺服马达传动。
·刀架采用高精度滚珠丝杆及采用伺服马达驱动,达到高速与高精度。
·高精度后送料,采用伺伏马达驱动,高速滚珠丝杆,滚珠导轨。
·本机采用液压式夹钳及液压式独立压料板,保证锁片牢固。
·开槽机采用中达电通数控系统。人机对话界面。
·参数设定简单,用户工艺储存量广,图形实时显示实况。
·自动执行程序、自动报警诊断系统。
主要技术参数:
序号 NO | 名称 NAME | 单位 UNIT | 参数 Parameters | 备注 Remarks |
1 | 油箱容量 Fuel tank capacity | litre | 200 | |
2 | 液压压料 Hydraulic press | pcs | 15 | |
3 | 夹钳压料 Clamp binder | pcs | 15 | |
4 | 主液压电机 | KW | 2.2 | |
5 | Y轴伺服电机 Y axis servo motor | KW | 2 | 后送料 The rear feeding |
6 | Z轴伺服电机 Z axis servo motor | KW | 1 | 刀架上下 Rest on |
7 | X轴电机 X axis motor | KW | 5.5 | 刀架左右 Knife around |
8 | 定位精度 Positioning accuracy | mm | ±0.05 | |
9 | 加工板厚度 Plate thickness | mm | 0.6-8 | |
10 | 加工板宽度 Processing plate width | mm | 9-1250 | |
11 | 加工板长度 Processing board length | mm | 100-4000 | |
12 | X轴最大行程 X axis travel | mm | 4250 | |
13 | X轴速度 Velocity of X axis | m/min | 0-55 | |
14 | Z轴速度 Velocity of Z axis | mm/sec | 0-8 | |
15 | Y轴速度 Velocity of Y axis | m/min | 0-25 | |
16 | 机床外形 The machine appearance | mm | 6000×2200×1950 | |
17 | 机床重量 Weight of machine | T | 13 | |
18 | 台面平整度 Surface roughness | mm | ±0.03 |
|
