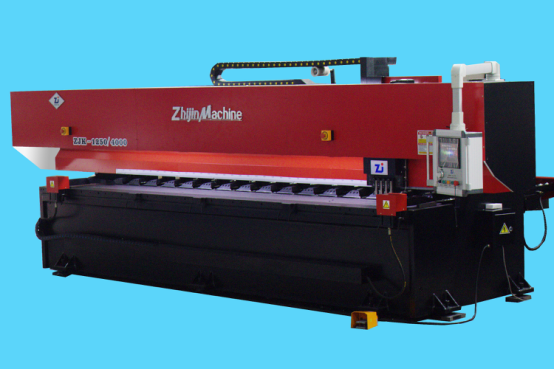

ZJK系列数控开槽机产品性能和特点
● ZJK型开槽机是传统设备的升级产品，它与传统设备相比，主要特点是重载、高速、高效。
● 本设备采用框架结构设计，高强度螺栓连接，整体刚性好，变形小。
● 本设备横梁固定不动，工件由送料机构送进工作台面可更换。保证工作台面的平面度在±0.05mm以内。
● 本设备采用碳素工具钢制工作台，淬火后硬度达到HRC55以上。所以工作台磨损很小且可以换面，延长了设备的使用寿命。
● 本设备4KW大功率高速伺服电机，刀架体同时安装4把切削刀，最大切削深度1mm，是传统设备效率的3倍。
● ZJK型开槽机加工件采用液压夹紧系统固定，开槽速度快并保证强力夹紧。液压系统增设蓄能器补偿和溢流阀，电机间隙式工作，节约能源，液压系统安全。
● 设备发生异常时显示屏上出现报警信息容易维修。
● 使用本开槽机加工时只在加工件的投放和取出时需要人力，因此可节省人工。
ZJK系列开槽机主要技术参数
型号
ZJK-1250×4000
加工性能
Machining
Capacity
材料
Plate
材质 Material
STS304﹠Q345
长度 Length
4000mm
宽度 Width
1250mm
厚度 Thickness
0.6mm-4mm(板料平面度﹤3mm)
最小边离 Minimum edge
12mm
系统配置
CNC
Specifics
控制方式 Control Type
3轴CNC控制（X、Y、Z）主电机4KW 伺服
显示器 Display
19寸高清液晶触摸屏
储存容量 Memory Capacity
9999组，9999道/组 （可999道循环）
传动方式 Working System
滚珠丝杆/直线导轨/齿轮齿条
加工速度
Machining
Sped
横梁（X轴）切削 Forward-Cutting
120m/min（无极调速）
横梁（X轴）回程 Backward
120m/min
送料（Y轴）Feeding
20m/min
刀架（Z轴）上下 Z-Axis UP-Down
20m/min
加工精度
Machining
Precision
送料（Y轴）最小分辨率Y Precision
±0.01mm
送料（Y轴）最大距离Y Stoke
1250mm
刀架上下（Z轴）最小分辨率 Y Precision
±0.01mm
刀架上下（Z轴）最大距离 Z Stoke
30mm
驱动方式
Driving
Mode
走刀 Take the knife
4KW 伺服电机 Yaskawa Servo Motor
刀架上下移动（Z轴）X-Axis
1KW 伺服电机 Yaskawa Servo Motor
送料（Y轴）Feeding
1KW 伺服电机 Yaskawa Servo Motor
夹紧装置
液压系统 Hydraulic
1.5Kw/8L/10Mpa
外形尺寸Dimensions
长度 Length
5800mm
宽度 Width
2300mm
高度 Highth
1780mm
重量 Weight
10800kg
工作台平面度 Table Flatness
±0.05mm/M
主电源 Main Power
380V/60Hz/3Phase
